ARTIGO Nº 158 | Como uma dobradiça reforçada suporta uma porta de 90 kg? O design reforçado
ARTIGO Nº 158 | Como uma dobradiça reforçada suporta uma porta de 90 kg? O design reforçado

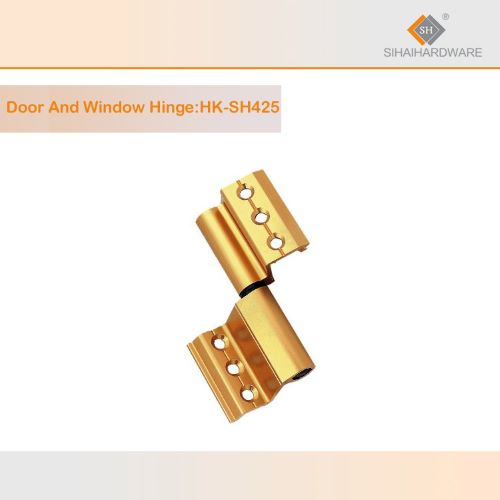

Uma dobradiça padrão, suportando uma porta de 90 kg (200 libras), falharia em poucos meses. As folhas da dobradiça entortariam, os rolamentos se desgastariam e os parafusos se soltariam da estrutura.dobradiça reforçadaElas suportam essa carga por décadas porque cada elemento de seu projeto foi reestruturado para atender às exigências de peso extremo. Compreender essas diferenças de projeto revela por que as dobradiças reforçadas não são simplesmente versões maiores das dobradiças padrão, mas sim sistemas mecânicos fundamentalmente diferentes.
Diferença na espessura da folha
A diferença mais visível em umdobradiça reforçadaA espessura das suas folhas é um fator importante. As dobradiças residenciais padrão utilizam folhas com 1,5 a 2 milímetros de espessura. As versões reforçadas empregam folhas de 3 a 4 milímetros, dobrando efetivamente a área da seção transversal que resiste à flexão. Isso é relevante porque o peso da porta não atua diretamente sobre a dobradiça. Ele cria um momento de flexão que tenta puxar a dobradiça para longe da moldura. A folha mais espessa resiste a essa flexão com uma rigidez que aumenta com o cubo da sua espessura — dobrar a espessura proporciona oito vezes mais resistência à flexão. As folhas também são normalmente fabricadas com aço inoxidável de qualidade superior, frequentemente 316 em vez de 304, proporcionando maior resistência e melhor resistência à corrosão para aplicações externas.
Sistemas de rolamentos que suportam a carga
O peso de umdobradiça reforçadaDiferencia-se fundamentalmente de uma dobradiça padrão. Uma dobradiça padrão normalmente utiliza um simples rolamento de articulação metal-metal, onde o pino gira diretamente contra o cilindro da folha da dobradiça. Sob cargas pesadas, esse rolamento simples se desgasta rapidamente, criando folga que permite que a porta ceda. Dobradiças reforçadas incorporam sistemas de rolamentos projetados. Rolamentos de esferas, geralmente dois ou quatro por dobradiça, são prensados no conjunto da articulação. O pino da dobradiça gira contra essas esferas de aço endurecido, em vez de contra o material relativamente macio da folha da dobradiça. As esferas distribuem a carga por múltiplos pontos de contato de rolamento, em vez de concentrá-la em uma única superfície deslizante. Para cargas extremas, algumas dobradiças reforçadas utilizam rolamentos de agulha que proporcionam uma linha de contato em vez de contato pontual, aumentando ainda mais a capacidade de carga. Esses sistemas de rolamentos são frequentemente vedados contra a entrada de poeira e umidade, garantindo desempenho consistente ao longo de anos de serviço.
Geometria de junta reforçada
A junta de umdobradiça reforçadaA seção intercalada onde as folhas se unem ao redor do pino recebe atenção especial no projeto. Dobradiças padrão geralmente têm cinco linguetas, com o pino passando por seções alternadas de cada folha. Dobradiças reforçadas frequentemente estendem esse número para sete ou mais linguetas, distribuindo a carga por um comprimento de apoio maior. Cada seção da lingueta também é mais longa na direção axial, proporcionando uma área de superfície de apoio maior por seção. O furo da lingueta é alargado com precisão, em vez de simplesmente perfurado, garantindo um ajuste com tolerância rigorosa com os conjuntos de rolamentos. Essa precisão evita a distribuição desigual da carga que ocorre quando um pino com folga permite que uma lingueta suporte mais carga do que as outras.
Engenharia de Fixadores para Cargas Extremas
Os parafusos fornecidos com umdobradiça reforçadaNão são meros detalhes. São componentes projetados e selecionados para corresponder à capacidade de carga da dobradiça. Dobradiças padrão normalmente utilizam parafusos de calibre 8 ou 10. Dobradiças reforçadas especificam parafusos de calibre 12 ou 14, com um aumento substancial no diâmetro menor, o que aumenta diretamente a resistência ao cisalhamento. Os parafusos são fabricados em aço temperado, em vez do aço macio ou latão comuns em parafusos de dobradiças padrão. A geometria da rosca é selecionada de acordo com o material específico da estrutura: roscas grossas para madeira, roscas mais finas com perfis formadores de rosca para alumínio e roscas de parafuso de máquina para insertos de reforço de aço. O número de furos para parafusos por folha também aumenta — dobradiças reforçadas geralmente apresentam seis ou oito furos por folha, em vez dos três ou quatro padrão, distribuindo a carga por mais pontos de fixação e reduzindo a tensão em cada parafuso individual.
O papel do pino
O pino da dobradiça em umdobradiça reforçadaA dobradiça é um elemento estrutural por si só. Os pinos padrão são simples fios, geralmente com apenas 5 milímetros de diâmetro. Pinos reforçados variam de 8 a 12 milímetros ou mais. O material do pino é tipicamente aço inoxidável endurecido ou aço carbono com um revestimento resistente à corrosão. O diâmetro maior tem duas funções. Aumenta a área de apoio entre o pino e a articulação, reduzindo a tensão de contato. Também aumenta a rigidez à flexão do pino, evitando a deflexão que permitiria que a porta cedesse. Alguns projetos incorporam um pino fixo que é prensado ou soldado em uma das folhas da porta, eliminando a folga que se desenvolve com o tempo em projetos com pinos removíveis. Essa configuração com pino fixo aumenta a rigidez, mas exige que a dobradiça seja instalada como uma unidade completa, em vez de folha por folha.
Testes de carga e certificação
UMdobradiça reforçadaA certificação é obtida por meio de testes padronizados aos quais as dobradiças comuns nunca são submetidas. Os testes, realizados segundo as normas ANSI/BHMA, submetem a dobradiça a cargas estáticas de até 900 kg, aplicadas na borda da porta para criar o momento fletor máximo. A dobradiça deve suportar essa carga sem deformação permanente que exceda os limites especificados. Os testes de ciclo submetem a dobradiça a centenas de milhares de ciclos de abertura e fechamento sob carga, verificando se o sistema de rolamentos mantém seu desempenho sem apresentar folga excessiva. Os testes de corrosão, geralmente por exposição à névoa salina conforme a norma ASTM B117, verificam se os materiais e acabamentos resistem às condições ambientais especificadas. Essas certificações garantem que a dobradiça terá o desempenho especificado, não apenas quando nova, mas durante toda a sua vida útil esperada.
Conclusão
UMdobradiça reforçadaA dobradiça suporta uma porta de 90 kg não por ser uma versão maior de uma dobradiça padrão, mas sim por ser um sistema fundamentalmente reestruturado. Folhas mais espessas resistem à flexão. Rolamentos de esferas ou agulhas substituem o simples contato metal com metal. O comprimento estendido da articulação e os furos de precisão distribuem as cargas dos rolamentos. Fixadores projetados mantêm a aderência no material da estrutura. Pinos endurecidos resistem à deflexão. Cada um desses elementos de design aborda um modo de falha específico das dobradiças padrão sob cargas pesadas. O resultado é uma dobradiça que pode suportar peso extremo por milhões de ciclos, mantendo o alinhamento preciso essencial para a segurança da porta e a vedação contra intempéries.
